Cara Membaca Katalog Tabel Produk Crosby USA dan Menentukan Spesifikasi yang Tepat

Crosby USA dikenal di seluruh dunia sebagai produsen terkemuka untuk peralatan rigging, lifting, dan material handling berkualitas tinggi. Katalog produk Crosby adalah sumber informasi yang sangat berharga bagi para profesional yang terlibat dalam operasi pengangkatan dan pemindahan beban. Namun, dengan banyaknya pilihan produk dan spesifikasi teknis yang detail, membaca dan memahami katalog Crosby secara efektif adalah keterampilan penting untuk memastikan pemilihan peralatan yang tepat dan aman untuk setiap aplikasi. Artikel ini akan memandu Anda langkah demi langkah tentang cara membaca tabel produk Crosby dan menentukan spesifikasi yang sesuai dengan kebutuhan Anda.



Memahami Struktur Dasar Katalog Crosby



Sebelum menyelami tabel spesifikasi, penting untuk memahami bagaimana katalog Crosby biasanya disusun. Katalog sering kali dibagi berdasarkan kategori produk utama, seperti shackle, hook, wire rope clip, turnbuckle, lifting clamp, dan lain-lain. Di dalam setiap kategori, Anda akan menemukan berbagai jenis produk dengan desain dan fitur yang berbeda. Setiap produk biasanya memiliki halaman atau bagiannya sendiri yang berisi informasi deskriptif, gambar produk, diagram dimensi, dan yang paling penting, tabel spesifikasi teknis.



Membaca Tabel Spesifikasi Produk Crosby



Tabel spesifikasi adalah jantung dari informasi produk. Berikut adalah elemen-elemen kunci yang umumnya terdapat dalam tabel produk Crosby dan bagaimana cara membacanya :

• Nomor Produk (Product Number/Part Number/Stock Number)
  Ini adalah kode unik yang mengidentifikasi produk spesifik. Catat nomor ini dengan cermat saat melakukan pemesanan atau referensi. Nomor produk sering kali mengandung informasi implisit tentang jenis produk dan ukurannya.

• Ukuran (Size)
  Ukuran biasanya mengacu pada dimensi nominal produk. Untuk shackle, ini bisa berupa ukuran pin atau ukuran bodi. Untuk wire rope clip, ini menunjukkan rentang diameter kawat seling yang kompatibel. Pastikan Anda mencocokkan ukuran produk dengan aplikasi yang Anda butuhkan.

• Batas Beban Kerja (Working Load Limit - WLL)
  Ini adalah kapasitas beban maksimum yang dirancang aman untuk diangkat oleh produk dalam kondisi penggunaan langsung (tanpa faktor kejut atau sudut angkat yang ekstrem, kecuali ditentukan lain). WLL adalah angka krusial untuk keselamatan. Selalu pastikan WLL produk yang Anda pilih sama dengan atau lebih besar dari beban maksimum yang akan diangkat. Crosby biasanya mencantumkan WLL dalam satuan ton metrik (metric tons) dan/atau pound (lbs).

• Faktor Keamanan (Design Factor/Safety Factor)
  Ini adalah rasio antara kekuatan putus minimum (Minimum Breaking Load - MBL) dan batas beban kerja (WLL). Misalnya, faktor keamanan 6:1 berarti kekuatan putus minimum produk adalah enam kali WLL-nya. Faktor keamanan memberikan margin keamanan untuk mencegah kegagalan produk akibat beban berlebih atau kondisi penggunaan yang tidak ideal. Crosby sering kali mencantumkan faktor keamanan sebagai referensi desain.

• Material dan Finishing
  Tabel atau deskripsi produk akan menyebutkan material konstruksi (biasanya baja paduan berkualitas tinggi) dan jenis finishing (misalnya galvanis, hot-dip galvanized, cat). Pemilihan material dan finishing yang tepat penting untuk ketahanan terhadap korosi dan kondisi lingkungan kerja.

• Berat (Weight)
  Berat produk dicantumkan untuk tujuan logistik dan perhitungan total berat sistem rigging.

• Dimensi (Dimensions)
  Diagram dimensi biasanya menyertai tabel, dengan label huruf (A, B, C, dll.) yang sesuai dengan kolom dimensi dalam tabel. Ini memungkinkan Anda untuk memverifikasi apakah ukuran fisik produk sesuai dengan ruang dan persyaratan pemasangan Anda. Pastikan untuk memahami satuan ukuran yang digunakan (milimeter, inci).

• Spesifikasi Tambahan (Additional Specifications)
  Tergantung pada jenis produk, mungkin ada kolom tambahan yang mencantumkan informasi spesifik seperti ukuran bukaan rahang (untuk hook), ukuran ulir (untuk baut mata), atau rentang ukuran kawat seling yang sesuai (untuk wire rope clip).



Contoh Pembacaan Tabel Produk Crosby USA



Misalkan Anda melihat tabel untuk shackle Crosby G209. Anda mungkin menemukan baris dengan informasi berikut :

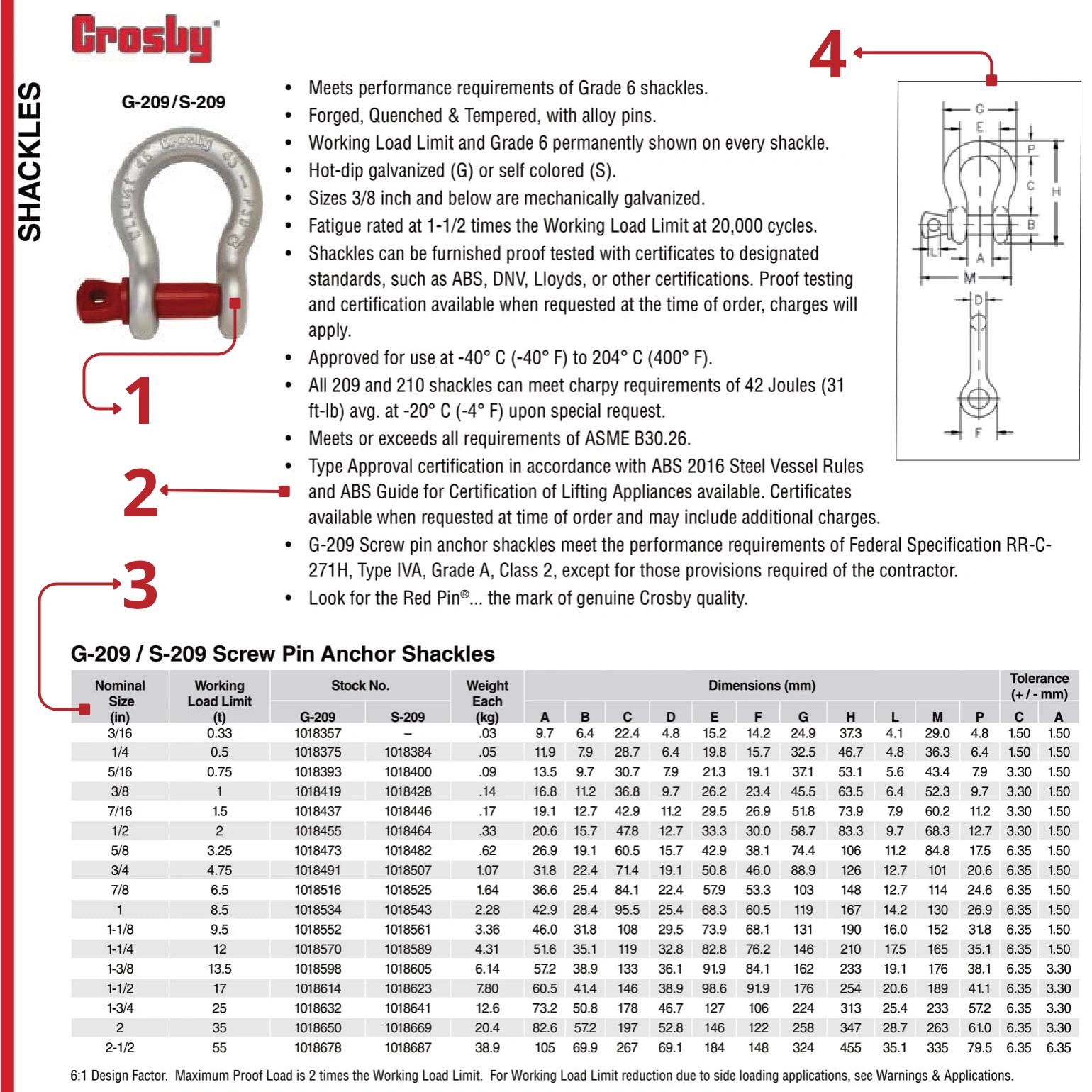

Pada gambar diatas menujukan salah satu contoh tabel spesifikasi produk Crosby USA :

1. Contoh bentuk fisik shackle Crosby G209

2. Catatan / Informasi Tambahan

3. Tabel spesifikasi shackle Crosby G209 yang berisi :

• Nominal Size (in) : Ukuran shackle dengan satuan (Inch).

• Working Load Limit (t) : Ukuran batas beban kerja dengan satuan (Ton).

• Stock No. : ini adalah nomor serial produk yang dikeluarkan crosby pada masing-masing tipe dan ukurannya.

• Weight Each (kg) : ini adalah ukuran berat shackle dengan satuan (Kilogram).

• Dimensions (mm) - (A, B, C, dst) : ini adalah ukuran dimensi dengan satuan (Milimeter) dari bagian-bagian shackle dan bisa dilihat pada gambar yang kami tandai No. 4.

• Tolerance (+/- mm) : ini adalah batas ukuran toleransi dari dimensi tertentu dengan satuan (Milimeter).

4. Gambar panduan dimensi.



Menentukan Spesifikasi yang Tepat



Setelah memahami cara membaca tabel, langkah selanjutnya adalah menentukan spesifikasi yang tepat untuk aplikasi Anda:

• Identifikasi Beban Maksimum
  Langkah pertama dan terpenting adalah menentukan berat maksimum beban yang akan diangkat atau ditahan. Pastikan Anda memiliki perkiraan yang akurat dan tambahkan margin keamanan jika perlu untuk faktor-faktor yang tidak pasti.

• Pertimbangkan Sudut Angkat
  Jika Anda menggunakan sling, sudut antara kaki-kaki sling akan secara signifikan mempengaruhi tegangan pada setiap kaki dan pada perangkat keras rigging. Semakin besar sudutnya, semakin besar tegangan pada setiap komponen. Selalu konsultasikan dengan pedoman rigging yang berlaku dan gunakan faktor penurunan WLL yang sesuai untuk sudut angkat. Katalog Crosby sering kali menyertakan grafik atau tabel yang menunjukkan penurunan WLL berdasarkan sudut angkat.

• Perhatikan Lingkungan Kerja
  Pertimbangkan kondisi lingkungan di mana peralatan akan digunakan. Apakah ada risiko korosi (lingkungan laut, kimia)? Apakah suhu ekstrem menjadi perhatian? Pilih material dan finishing yang sesuai untuk memastikan masa pakai yang lama dan keamanan.

• Pilih Jenis Produk yang Sesuai
  Berdasarkan jenis beban dan metode pengangkatan, tentukan jenis produk rigging yang paling sesuai (misalnya, shackle untuk menghubungkan, sling untuk mengangkat, hook untuk mengaitkan).

• Verifikasi Kompatibilitas
  Pastikan semua komponen dalam sistem rigging Anda kompatibel satu sama lain dalam hal ukuran dan kapasitas. Misalnya, ukuran pin shackle harus sesuai dengan mata sling atau hook yang akan dihubungkan.

• Konsultasikan dengan Standar dan Regulasi
  Pastikan pilihan peralatan rigging Anda mematuhi standar industri dan regulasi keselamatan yang berlaku. Crosby sering kali mencantumkan informasi tentang standar yang dipenuhi oleh produk mereka.

• Gunakan Informasi Tambahan
  Selain tabel spesifikasi, perhatikan informasi detail, catatan, dan peringatan yang mungkin disertakan dalam katalog. Informasi ini dapat memberikan wawasan penting tentang batasan penggunaan dan praktik terbaik.

Membaca katalog tabel produk Crosby USA dan menentukan spesifikasi yang tepat memerlukan perhatian terhadap detail dan pemahaman yang baik tentang persyaratan aplikasi Anda. Dengan mengikuti panduan ini, Anda dapat menavigasi katalog Crosby dengan lebih efektif, mengidentifikasi produk yang sesuai, dan memastikan operasi pengangkatan dan pemindahan beban yang aman dan efisien.

Selalu prioritaskan keselamatan, konsultasikan dengan profesional rigging jika Anda memiliki keraguan, dan pastikan semua peralatan yang Anda gunakan memenuhi standar dan regulasi yang berlaku. Katalog Crosby adalah sumber daya yang tak ternilai harganya dan manfaatkanlah dengan bijak.

Itulah sedikit contoh cara membaca katalog tabel produk Crosby USA dan menentukan spesifikasi yang tepat yang bisa kami sampaikan pada kesempatan kali ini, jika Anda ingin berkonsultasi / membutuhkan informasi mengenai produk Crosby USA silahkan hubungi tim kami, dan kami sebagai distributor resmi Crosby USA di Indonesia siap memberikan yang terbaik untuk Anda.
