RUMUS UKURAN SLING DAN KEKUATANNYA



Pentingnya mengetahui Rumus Ukuran Sling dan pengaruh terhadap Kapasitas dan Kekuatannya. Karena, Sling merupakan Peralatan yang digunakan untuk kebutuhan angkat pada umumnya di berbagai Industri-Industri besar dan sangat beresiko tinggi jika salah dalam pemilihan kapasitas atau kekuatan dalam penggunaan di Lapangan yang bisa mengakibatkan kecelakaan kerja.

Ukuran merupakan faktor utama yang perlu diperhatikan dalam membeli dan menggunakan Sling di Lapangan. Pada Artikel kali ini kami akan menjelaskan beberapa hal secara detail mengenai Rumus Ukuran Sling dan pengaruh Ukuran terhadap Kapasitas dan Kekuatannya.

Berbicara mengenai Kapasitas atau Kekuatan Sling, ada beberapa istilah-istilah yang perlu anda ketahui yang berkaitan dengan Sling, yaitu :

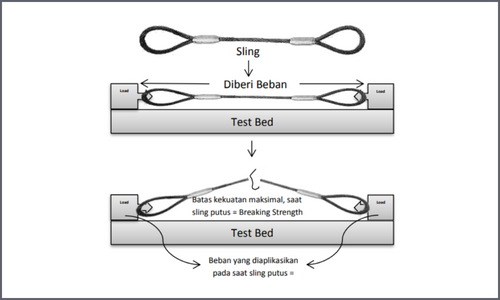

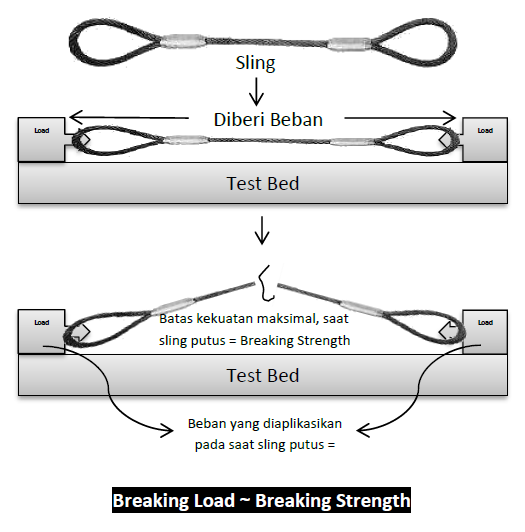

  • Breaking Load/Ultimate Load Sling adalah Beban maksimum yang diaplikasikan pada sebuah sling, di mana pada titik tersebut, sling akan putus. Bahasa umumnya adalah tarik putus.

  • Breaking Strength adalah Batas Kekuatan Maksimum sebuah sling, di mana pada titik tersebut sling akan putus. Sering disamakan dengan breaking load.

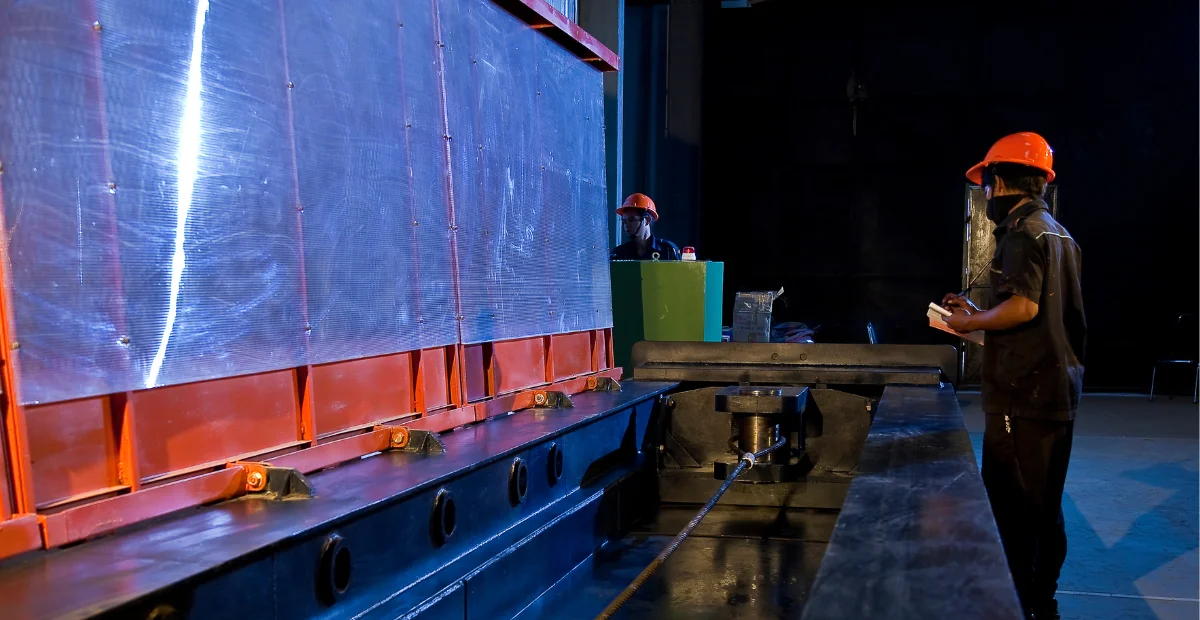

breaking load sling

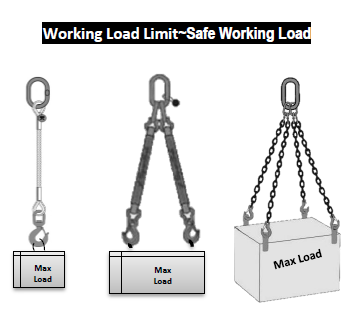

  • Working Load Limit adalah Batas aman beban kerja yang boleh diaplikasikan pada sebuah sling atau Disebut juga kekuatan atau kapasitas sling.

  • Safe Working Load adalah batas aman beban kerja yang diaplikasikan pada sling, tergantung pada kondisi dan situasi pengangkatan.

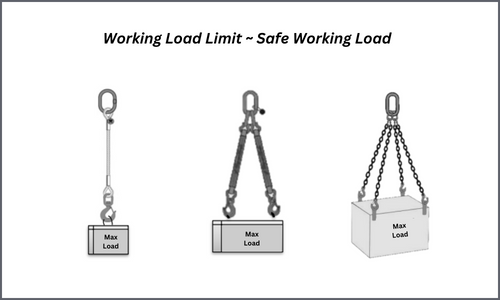

wll dan swl

  • Proof Load adalah beban yang diaplikasikan pada sling untuk menguji kekuatannya. Besarnya adalah 2 x Working Load Limit, biasanya Proof Load tercantum dalam sertifikat  MILL Test.

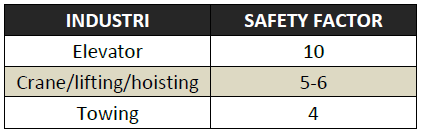

  • Design Factor Sling/Safety Factor Sling adalah angka yang mewakili Nilai Barang dan Resiko penggunaan.



Safe Working Load = Breaking Load : Safety Factor

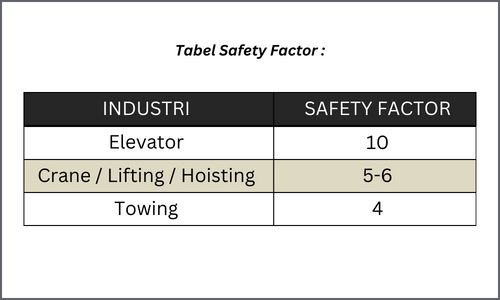

safety factor

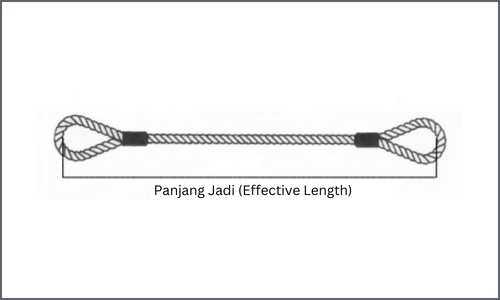

  • Effective Length adalah panjang efektif sling yang digunakan atau kadang disebut juga panjang jadi pada Wire Rope Sling.

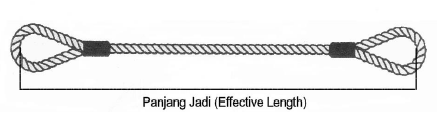

effective length

MENENTUKAN KAPASITAS SLING DAN MEMBERIKAN REKOMENDASI UKURAN SLING

Beda ukuran sling tentunya beda kapasitas angkatnya, begitu juga dengan beda jumlah kaki sling atau beda sudut angkat, maka beda pula kapasitas yang dihasilkan. Berikut adalah hal-hal yang mempengaruhi besar kapasitas pada sling:

  • Ukuran sling

  • Jumlah kaki

  • Sudut angkat

  • Termination Efficiency Ratings



Mendapatkan kapasitas wire rope sling bisa dengan dua cara:

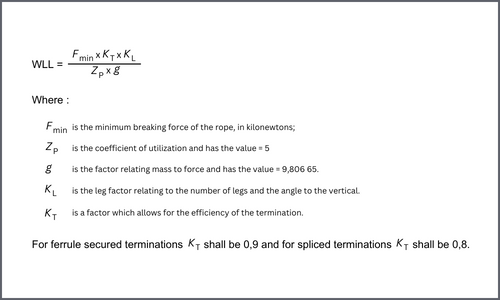

1. Dengan menghitung manual berdasarkan EN13414-1


rumus hitung sling
Jika disederhanakan, maka rumus itu akan menjadi:



WLL = Breaking Force (dlm ton) x Load Factor x Termination Efficiency Rating
                                                 Safety factor



Contoh menghitung manual kapasitas untuk single leg sling atau sling satu kaki :



Sebuah wire rope memiliki breaking strength atau breaking force sebesar 100 ton, dan akan dibuat menjadi wire rope sling dengan ditalurit kedua ujungnya. Berapa kapasitasnya wire rope sling itu jika dipakai untuk mengangkat?



Jawaban

Diketahui: Breaking Force = 100 ton

Termination Efficiency Ratings = 0.9 (90%) karena wire rope ditalurit.

Load Factor = 1, sling satu kaki, dan diasumsikan belum membentuk

Sudut angkat Safety Factor = 5 (lifting sling/mengangkat)



RUMUS :

WLL = Breaking Force x Load Factor x Termination Efficiency Rating
                                               Safety Factor



100 (ton) x 1 x 0.9  = 18 ton (SWL)
             5



Contoh menghitung manual kapasitas untuk double leg sling atau sling dua kaki :



Sebuah wire rope memiliki breaking strength atau breaking force sebesar 100 ton, dan akan dibuat menjadi wire rope sling dua kaki (double legs sling) dengan ditalurit kedua ujungnya. Berapa kapasitasnya wire rope sling itu jika dipakai untuk mengangkat dengan sudut angkat 45o?



Jawaban

Diketahui : Breaking force = 100 Ton

Termination Efficiency Ratings = 0.9 (90%) karena wire rope ditalurit Load Factor = 1.4, untuk 2 kaki dengan sudut angkat 45o

Safety Factor = 5, untuk lifting atau angkat



100 (ton) x 1.4 x 0.9 = 25.2 Ton (SWL)
               5



Jika wire rope yang sama dipakai untuk sudut angkat 60 Derajat , maka tinggal diubah saja load factornya, jadi:



100 (ton) x 1 x 0.9 = 18 ton (SWL)
               5



Menghitung manual kapasitas untuk sling 3 atau 4 kaki, prosesnya juga sama, cukup perhatikan sudut angkat dan juga load factor saja. Untuk 3 dan 4 kaki sling, load factor disamakan, karena kaki ke empat tidak ikut mengangkat dan hanya berfungsi sebagai penyeimbang sling.




 2. Menghitung Kapasitas Wire Rope Sling Dengan Membaca Tabel



Menghitung kapasitas wire rope sling dengan menggunakan tabel jauh lebih mudah, karena kita tidak perlu menghitung, tetapi cukup melihat pada tabel saja.

Contoh :

Seorang customer menginginkan sebuah wire rope sling grade 1770, satu kaki dengan kapasitas atau WLL angkat sebesar 20 ton. Ukuran berapa yang harus kita rekomendasikan?



Jawaban :

Lihat grade dan jumlah kaki di bagian atas table, lalu tarik ke bawah table untuk mencari angka 20 atau mendekati, lalu lihat ke kiri table, pada ukuran wire rope. Akan ditemukan kapasitas 22.5 ton pada ukuran 44 mm. berarti ukuran wire rope yang dibutuhkan adalah 44 mm.

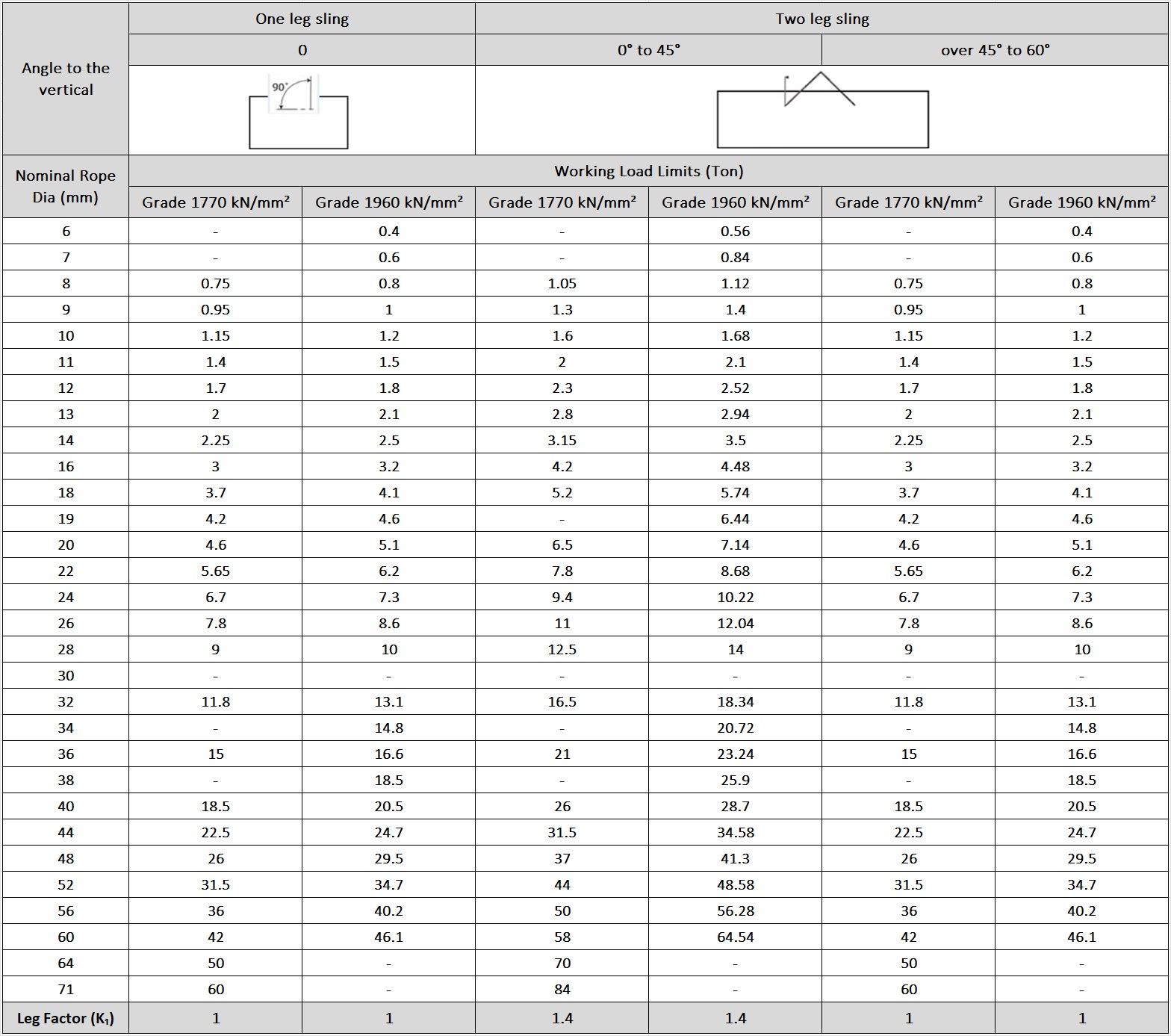

Tabel WLL Wire Rope Sling Class 6x19 & 6x36 Ferrule Secure Termination for General

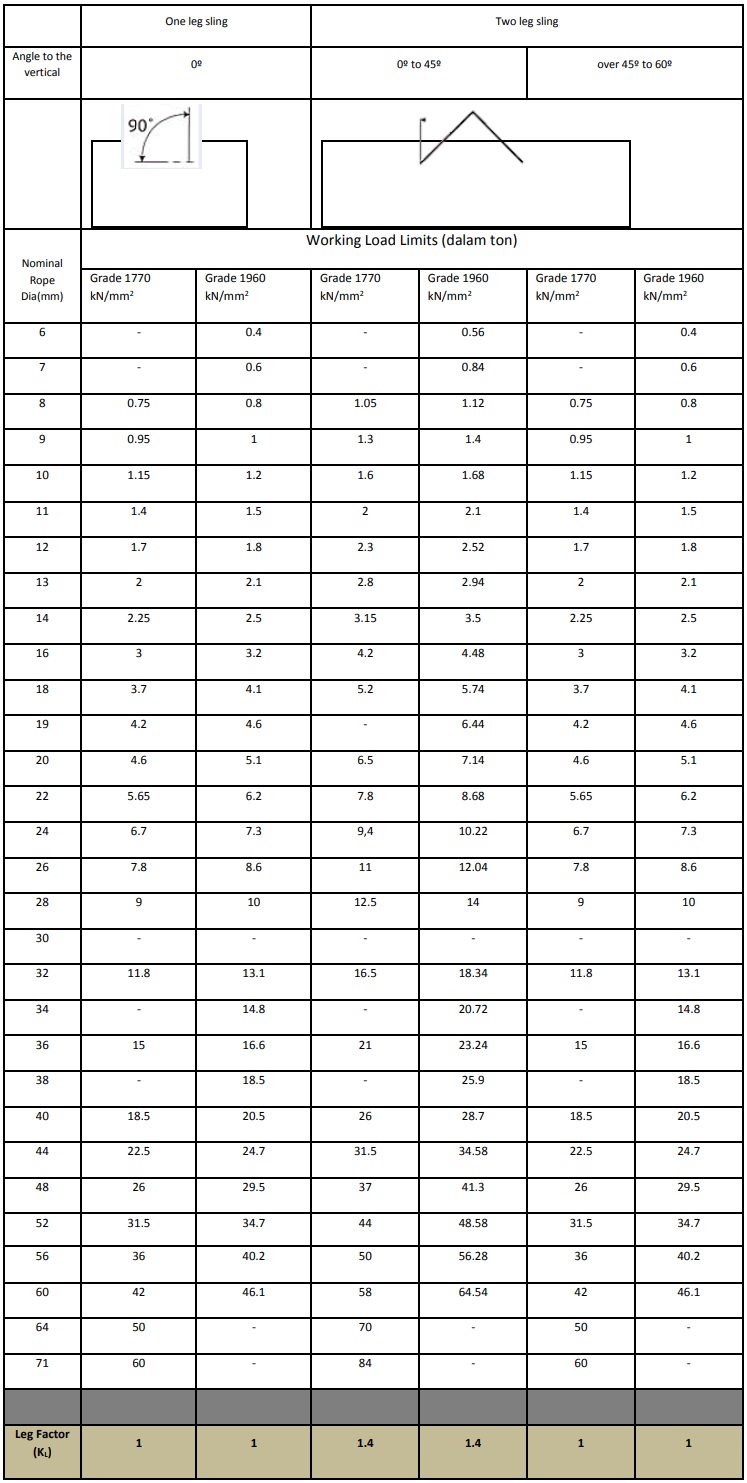

tabel sling 1&2 kaki

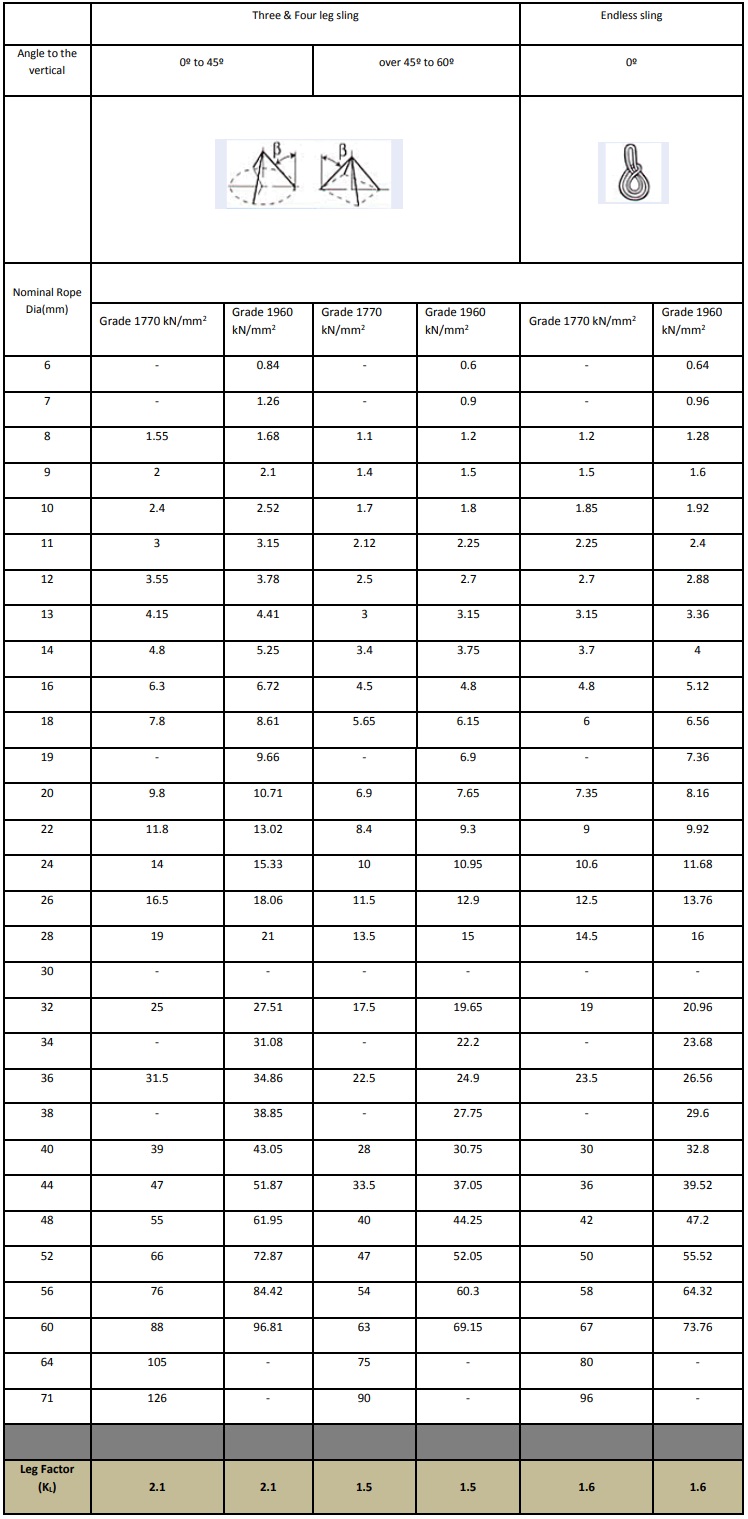

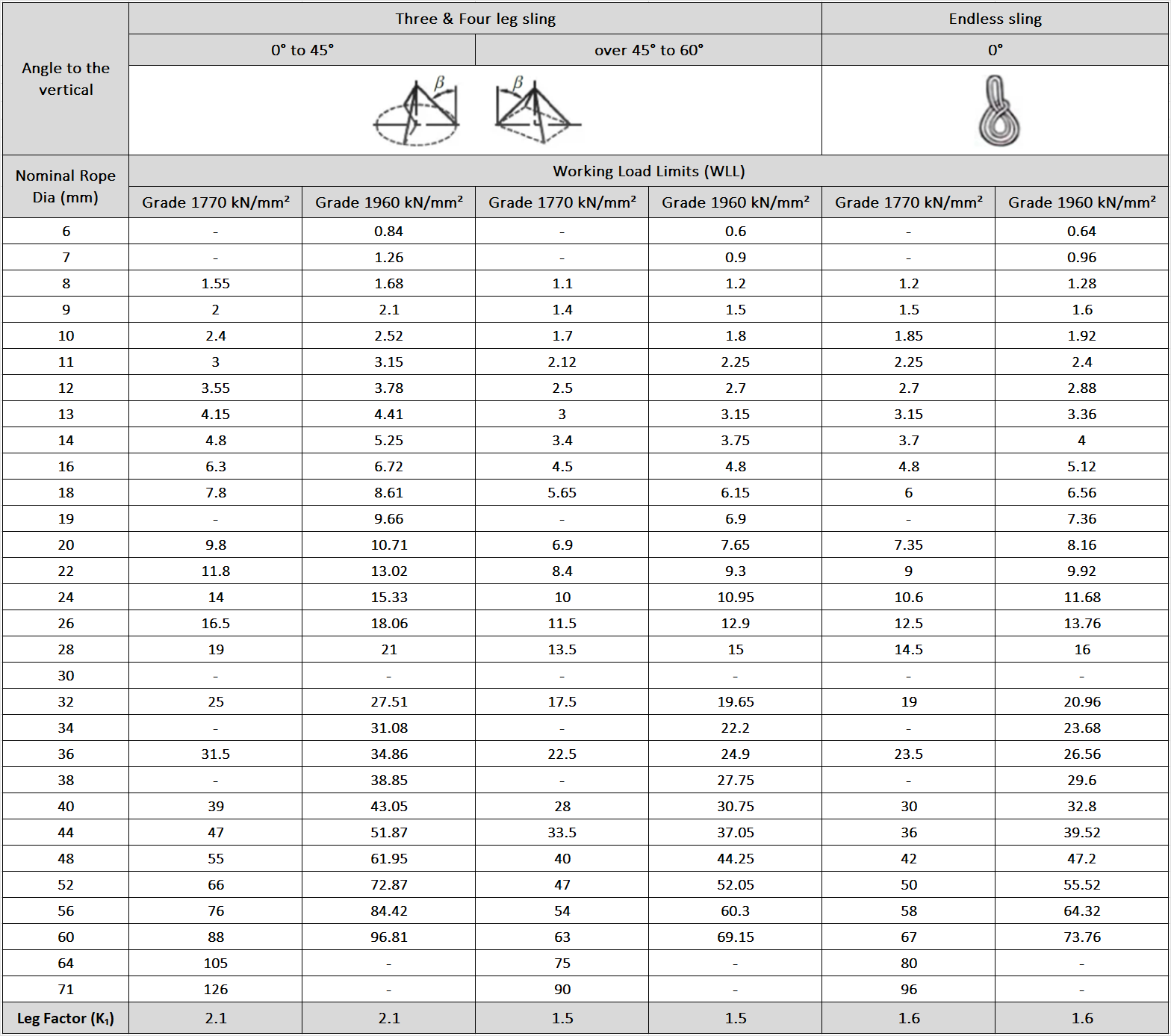

tabel sling 3&4 kaki



Nah, itu dia pembahasan mengenai Rumus Ukuran Sling dan Kekuatannya. Konsultasikan kebutuhan Sling Anda ke Staf Marketing kami di nomor (021) 691 9595 atau dapat di email ke marketing@asmarines.com. Dan dapatkan Katalog Produk Sling dan Produk lainnya terlengkap dan tentunya berisikan Informasi-Informasi yang dapat menunjang kebutuhan Produk Industri anda.
