KONSTRUKSI WIRE ROPE









---



Sudah banyak Industri-Industri Dunia yang menggunakan Wire Rope untuk berbagai macam kebutuhan, tetapi apakah anda tahu bahwa Konstruksi Wire Rope sangat berpengaruh terhadap pemakaian Wire Rope yang sesuai dengan kebutuhan anda ? Apakah anda tahu mengenai Konstruksi Wire Rope ? Nah, Artikel ini dapat membantu anda menjawab pertanyaan-pertanyaan mengenai Konstruksi dan menjelaskan Konstruksi Wire Rope sesuai dengan Kebutuhan Pemakaian anda.

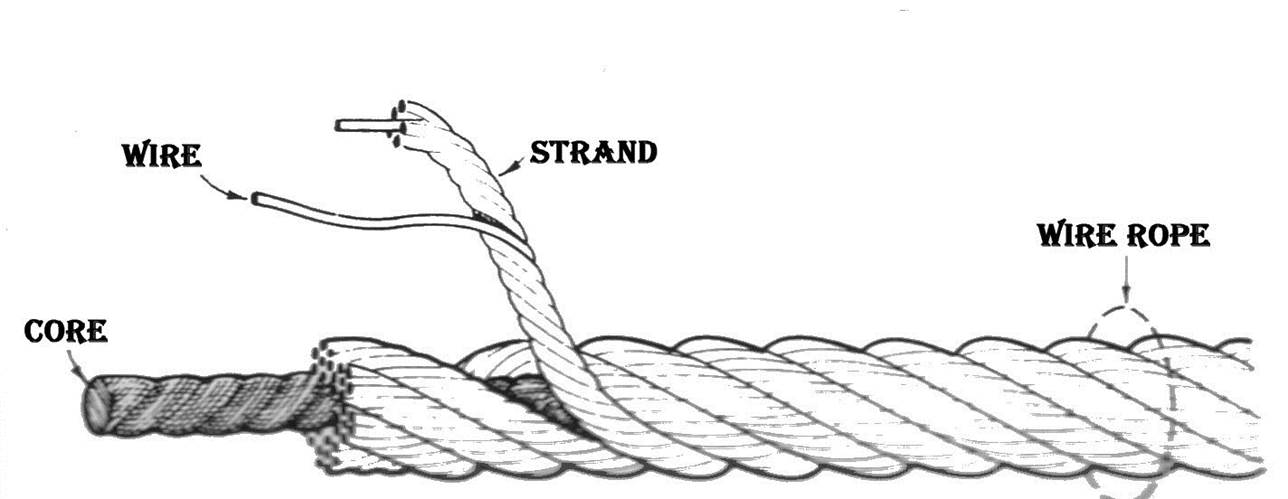

Konstruksi menurut Kamus Besar Bahasa Indonesia (KBBI) adalah Susunan (Model, Tata Letak). Dan jika berbicara tentang wire rope sendiri, dia memiliki 3 susuan atau bagian penting yaitu Wire, Strand, dan Core. Nah bagian susunan dari Wire Rope inilah yang disebut dengan Konstruksi Wire Rope. Format Penulisan Konstruksi Wire Rope yang benar adalah :

Banyak Strand x Banyak Wire (Susunan Wire), Type Core, Orientasi Putaran

Contohnya :

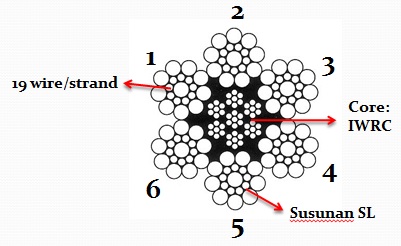

6x19 (SL) IWRC, RHRL

- 6 Strand
- 19 Wire
- Susunan : SL
- Core : IWRC
- Putaran : RHRL



Nah sampai disini bisa dimengerti ya maksud dari penulisan konstruksi wire rope yang sering kalian lihat atau kalian ketahui. jadi jangan sampai salah memilih konstruksi karena salah pemahaman ya.. Hhehehe



Terus pertanyaannya adalah, Kenapa Jumlah Wire dalam Strand Wire Rope bervariasi (6x7, 6x12, 6x24, 6x29, 6x36) ? Kok ga satu jenis konstruksi aja.?

Pertama, Bahas Efek Jumlah Wire terhadap Ukuran Wire dalam Strand. Semakin banyak jumlah Wire dalam Strand, membuat diameter Individual Wire menjadi semakin kecil. Karena tidak mungkin jika semakin banyak jumlah wire rope tetapi ukuran dari wire itu sendiri gede-gede.. Kalo disambung ya pastinya ukuran wire rope jadi sangat besar.



Nah besar kecilnya ukuran wire rope nantinya akan membuat tingkat kelenturan dari wire rope itu berbeda-beda. Tentunya wire dengan diameter yang kecil-kecil akan membuat wire rope semakin lentur. Tetapi ukuran diameter wire dengan konstruksi yang lebih kecil pastinya akan lebih tebal dan membuat wire rope lebih kaku.



Jadi disini bisa dikategorikan sesuai dengan penggunaan kalian nantinya. Wire rope yang lentur sangat cocok untuk jenis pengangkatan yang menggunakan katrol roll. Sedangkan wire rope yang kaku lebih cocok untuk pengangkatan lurus karena ga boleh tertetuk.



Berikut adalah Rekomendasi Wire Rope sesuai dengan Kebutuhan Industri masing-masing :



CRANES

1. Tower Cranes, Travelling Cranes, Portal Cranes, Trolleys

Hoisting Rope : 6 x 36 (WS) IWRC
Trolley Line : 6 x 36 (WS) IWRC

2. Cranes with one-part Ropes, Travelling Cranes, Derricks

Hoisting Rope : 6 x 36 (WS) IWRC, 19 x 7 IWRC
Boom & Topping line : 6x 25 (FI) IWRC

3. Slipway Ropes

Winch Rope : 6 x 25 (FI) IWRC

4. Electric Hoists

Electric Hoist : 6 x 36 (WS) IWRC, 19 x 7 (IWRC)

EARTH MOVING EQUIPMENT (ALAT BERAT)

1. Draglines

Hoisting Rope : 6 x 36 (WS) IWRC, 6 x 25 (FI) IWRC
Boom Line : 6 x 25 (FI) IWRC
Drag Line : 6 x19 (SL) IWRC, 6 x 25 (FI) IWRC
Pennants : 6 x 25 (FI) IWRC

2. Clamshell

Holding & Closing Line : 6 x 36 (WS) IWRC
Boom Line : 6 x 25 (FI) IWRC

3. Shovels

Hoists : 6 x 36 (WS) IWRC
Drigging Line : 8 x 31 (WS) IWRC
Crowd Rope : 8 x 31 (WS) IWRC
Guy Line and Boom Line : 6 x 25 (FI) IWRC

4. Bulldozers

Bulldozers : 6 x 25 (FI) IWRC

5. Dredges

Bow Line, Stern Line, Side Line : 6 x 19 (SL) FC or IWRC, 6 X 25 (FI) FC or IWRC
Ladder Hoists : 6 x 36 (WS) FC or IWRC
Barge Handling Rope : 6 x 25 (FI) FC, 6 x 36 (WS) FC
Runners, Boom Line, Swing Line : 6 x 25 (FI) FC or IWRC, 6 x 36 (WS) FC or IWRC
Guy Line : 7 x 19
Mooring Rope : 6 x 24 + 7 HC

LOGGING

1. Logging Rope

Logging Rope : 6 x 25 (FI) IWRC, 6 x 19 (SL) IWRC

SHIPPING

1. Vessels

Mooring Rope :  6x24+7HC, 6x37FC, 6x36 (WS) FC
Towing Rope : 6x19FC, 6x24+7HC, 6x37FC, 6x36 (WS) FC or IWRC
Anchor Line : 6x24+7HC, 6x36 (WS) FC
Rigging : 7 x 7, 7 x 19
Boom Line : 6 x 25 (FI) FC
Runners : 6x25 (FI) FC, 6x36 (WS) FC

2. Tug Boat

Towing Rope : 6 x 36 (WS) FC or IWRC
Mooring Rope : 6x24+7FC, 6x36 (WS) FC

3. Fishing Industry

Fishing Industry : 6x19 (SL) FC, 6x25 (FI) FC

OIL INDUSTRY

1. Cable tool drilling line

Cable tool drilling line : 6x19 (SL) FC

2. Water well drilling line

Water well drilling line : 6x25 (FI) FC

3. Coring, Sand, Swabbing line

Coring, Sand, Swabbing line : 6x7+FC

4. Casing line

Cassing Line : 6x19 class IWRC

5. Rotary drilling line

Rotary drilling line : 6x19 (SL) IWRC

6. Winch line

Winch line : 6x19 IWRC, 6x24+7FC

7. Tong or Jerk line

Tong or Jerk line : 6x37 FC

8. Cathead line

Cathead line : 6x37 FC or IWRC

9. Tubing and sucker rod line

Tubing and sucker rod line : 6x26 (WS) IWRC

10. Pumping unit or horsehead line

Pumping unit or horsehead line : 6x19 FC or IWRC, 6x37 FC or IWRC

11. Mast raising (swing) line

Mast raising (swing) line : 6x19 IWRC, 6x37 IWRC

MINING INDUSTRY

1. Shaft hoisting rope

Shallow & deep vertical shaft : 6x25 (FI) FC
Inclined shaft rope : 6x19 (SL) FC

2. Slope and inclined plane rope

Slope and inclined plane rope : 6x19 (SL) FC, 6x7 FC

3. Shaft sinking & conterweight rope

Shaft sinking & conterweight rope : 18 X 7

4. General haulage rope

General haulage rope : 6 X 7 FC

5. Mining machine rope

Head or pull and tail rope : 6x29 (FI) IWRC, 6x25 (FI) IWRC
Head or pull rope : 6x37 IWRC

6. Slusher and scraper rope

Slusher and scraper rope : 6x19 (SL) IWRC

7. Tugger hoist rope

Tugger hoist rope : 6x19 (SL) IWRC

8. Cable puller, spotter, retarder rope

Cable puller, spotter, retarder rope : 6x25 (FI) IWRC, 6x19 (SL) FC

9. Koepe or friction hoist rope

Tail or balance rope : 37 x 7
Guide Strand : Lock-coil track strand

ELEVATOR

1. Elevator Rope : 8 x 19 (SL) FC

GONDOLA

1. Gondola rope

Gondola Rope : 6x19 (SL) IWRC, 6x24+7HC

itu adalah Rekomendasi Wire Rope yang cocok untuk Industri-Industri tertentu, Pastikan kalian membeli Wire Rope di Distributor Terpercaya agar mendapatkan Barang berkualitas dan Bersertifikat. Pertanyaan dan Pemesanan hubungi Staf Marketing kami via whatsapp chat yang sudah kami sediakan pada fitur website kami ini di nomor 0857-77304523. Atau bisa juga telpon langsung di nomor (021) - 691 9595 biar lebih enak ngobrolnya. Dan anda juga bisa email ke marketing@asmarines.com untuk meminta penawaran harga dan semacamnya. Kunjungi Artikel kami www.asmarines.com/Artikel untuk mendapatkan Informasi menarik mengenai Peralatan Kebutuhan Kapal Laut.
